Cynkowanie elektrolityczne i stopy cynku

Jest to zdecydowanie najczęściej stosowana powłoka powierzchniowa dla stalowych elementów złącznych. Bardzo cienka warstwa cynku lub stopu cynku, na przykład ZnFe lub ZnNi, jest nanoszona na powierzchnię elementu złącznego w procesie elektrolitycznym, czyli galwanicznym. W przypadku gwintowanych elementów złącznych warstwa ta ma zwykle od 3 do 20 mikronów.

Bezpośrednio po pokryciu produktów cynkiem na warstwę cynku lub stopu cynku nakładana jest warstwa pasywacyjna w celu jej ochrony. Istnieje wiele rodzajów warstw pasywacyjnych, z których każda ma inne kolory i właściwości ochronne. Dzięki temu dostępne są różne opcje elementów złącznych cynkowanych elektrolitycznie cynkiem lub stopem cynku.

*Mikron lub μm to 0,001 milimetra.

Typy pasywacji w skrócie

Typ pasywacji Kolor Bez Cr(VI)? Odporność na korozję Typowe zastosowanie
Biała / Niebieska Przezroczysta do niebieskiej Dostępne Niska, 48–96h NSS* Elementy złączne do wnętrz
Czarna Czarny Dostępne Niska, 48–96h NSS Dekoracyjne, wewnętrzne
Żółta Opalizujący żółty Nie Średnia, 96–240h NSS Zewnętrzne, starsze rozwiązanie / malejące użycie
Oliwkowozielona Oliwkowozielony Nie Średnia–wysoka, 120–240h NSS Zastosowania wojskowe
Gruba warstwa Cr(III) Opalizujący niebiesko-żółto-zielony Tak Wysoka, 240–720h+ NSS Zgodne z RoHS/REACH, zewnętrzne, motoryzacja

*NSS = neutralna próba mgły solnej zgodnie z ISO 9227. Godziny są typowymi zakresami i różnią się w zależności od grubości warstwy cynku, składu stopu i użycia uszczelniacza.

Proces cynkowania elektrolitycznego

Schemat procesu cynkowania elektrolitycznego stalowych elementów złącznych w bębnie obrotowym

Jak pokazano na powyższym obrazie, elementy złączne przeznaczone do powlekania umieszcza się w obracającym się plastikowym bębnie, zanurza w elektrolicie, czyli cieczy przewodzącej, i nadaje im ładunek ujemny, zwany katodą. W zbiorniku znajdują się pręty lub arkusze cynku albo stopu cynku, które są naładowane dodatnio i pełnią rolę anody. Prąd elektryczny transportuje jony cynku lub stopu cynku do ujemnie naładowanych stalowych elementów złącznych.

Cynk i stopy cynku są mniej szlachetne niż stal. Gdy są stosowane jako powłoka ochronna na stali, działają jako anoda, dostarczając elektrony do stali, jeśli zacznie ona korodować w wilgotnym środowisku. Nazywa się to ochroną katodową.

Miedź, mosiądz, nikiel, chrom, cyna i srebro są bardziej szlachetne niż stal. Gdy są stosowane jako powłoki ochronne, te metale szlachetne działają jako katody. W konsekwencji stal może zostać bezpośrednio zaatakowana, a rdza może tworzyć się nawet pod powłoką, jeśli wilgoć zetknie się ze stalą, która działa jako anoda, przez pory lub uszkodzenia powłoki.

Ta zależność wyjaśnia, dlaczego cynk i stopy cynku są najczęściej stosowanymi metalami do powlekania wyrobów stalowych.

Pasywacja i chromianowanie

Ochronę przed korozją zapewnianą przez warstwy cynku lub stopu cynku można znacznie poprawić poprzez pasywację produktów. W klasycznej formie tej obróbki końcowej tworzy się niezwykle cienka warstwa chromianowa o grubości około 0,1 µm. Warstwa ta uszczelnia pory w warstwie cynku lub stopu cynku, a także wiąże z nią tlen.

Tradycyjne warstwy chromianowe często zawierają chrom sześciowartościowy, Cr(VI), i dlatego posiadają unikalną właściwość samonaprawy. W przypadku uszkodzenia mechanicznego rozpuszczalne sole chromu sześciowartościowego w warstwie pasywacyjnej naprawiają, czyli ponownie pasywują, odsłonięte obszary.

Wadą tej obróbki końcowej jest to, że Cr(VI) jest uznawany za substancję niebezpieczną i szkodliwą dla środowiska, ponieważ jest toksyczny i rakotwórczy. Jego stosowanie w UE jest ograniczone, a Cr(VI) był stopniowo zakazywany przez różne przepisy, w tym RoHS i ELV. Szczegóły dotyczące chromianowych powłok konwersyjnych można znaleźć w międzynarodowej normie ISO 4520.

W zależności od grubości i składu warstwy pasywacyjnej kolor może różnić się od przezroczystego, zwanego również białym, przez niebieski i żółty, aż po czarny.

Typowe rodzaje pasywacji

Pasywacja biała lub niebieska

Jest to najczęściej stosowany typ dla elementów złącznych. Oferuje niską ochronę przed korozją i dlatego jest zalecany do zastosowań wewnętrznych.

Pasywacja czarna

Pasywacja czarna zapewnia taki sam poziom ochrony jak pasywacja biała lub niebieska i zwykle jest wybierana ze względu na czarny kolor. Tradycyjna pasywacja czarna może zawierać Cr(VI).

Pasywacja żółta

Ten typ pasywacji zapewnia znacznie lepszą odporność na korozję i był często zalecany do zastosowań zewnętrznych. Jednak jego popularność nadal spada ze względu na znaczną zawartość Cr(VI).

Pasywacja oliwkowozielona

Typy pasywacji oliwkowozielonej są stosowane głównie w zastosowaniach wojskowych. Ich odporność na korozję jest porównywalna z pasywacją żółtą lub nieco lepsza. Tradycyjne wersje mogą również zawierać Cr(VI).

Pasywacja chromem trójwartościowym Cr(III)

W wyniku przepisów dotyczących substancji niebezpiecznych, takich jak RoHS, REACH i ELV, konieczne było opracowanie nowego typu warstwy pasywacyjnej bez Cr(VI). Zamiast Cr(VI), obecnego w tradycyjnych czarnych, żółtych, brązowych i zielonych warstwach chromianowych, większość nowo opracowanych warstw pasywacyjnych wykorzystuje chrom trójwartościowy, oznaczany jako Cr(III).

Niektóre typy pasywacji Cr(III) mogą oferować lepszą odporność na korozję niż pasywacja Cr(VI). Często określa się je jako pasywację grubowarstwową. Cienka warstwa może mieć około 0,08 do 0,1 µm, natomiast gruba warstwa ma około 0,2 do 0,3 µm.

Najczęściej stosowana jest przezroczysta pasywacja cienkowarstwowa. Pasywacja grubowarstwowa jest często opalizująca, z niebiesko-żółto-zielonym wyglądem na warstwach cynku i żółto-zielonym wyglądem na warstwach stopów cynku. Oferuje lepszą odporność na korozję niż żółta pasywacja Cr(VI). Aby dodatkowo poprawić odporność na korozję i/lub wygląd powłoki, można również zastosować uszczelniacz.

Kruchość wodorowa

Proces cynkowania elektrolitycznego wykorzystuje energię elektryczną do wytrącania cynku lub stopów cynku. Prąd powoduje również częściową elektrolizę wody w kąpieli na wodór i tlen.

Tlen znika z cieczy w kąpieli, ale jony wodoru mogą dyfundować do materiału elementu złącznego i łączyć się, tworząc cząsteczki wodoru. Procesowi temu towarzyszy wzrost objętości, który powoduje wysokie naprężenia w strukturze metalu. W obecności zewnętrznych sił rozciągających naprężenia te mogą prowadzić do opóźnionych i samoistnych pęknięć kruchych.

Schemat pokazujący dyfuzję jonów wodoru do stalowego elementu złącznego podczas cynkowania elektrolitycznego

Kruchość wodorowa może być również wywołana przez trawienie, stosowane w procesie cynkowania ogniowego, gdy nie używa się inhibitorów. Może także wynikać z niewłaściwego hartowania i odpuszczania stali o wysokich właściwościach mechanicznych.

Produkty najbardziej narażone

Ryzyko kruchości wodorowej dotyczy głównie produktów o jednej lub kilku z następujących cech:

  • Wytrzymałość na rozciąganie ≥ 1 000 MPa
  • Twardość ≥ HV320
  • Produkty nawęglane

Ograniczanie ryzyka

Aby zminimalizować ryzyko kruchości wodorowej, produkty te muszą zostać ponownie podgrzane, czyli wygrzane, po procesie cynkowania elektrolitycznego przez określony czas i w określonej temperaturze. Międzynarodowa norma dotycząca powłok elektrolitycznych na elementach złącznych, ISO 4042:1999, stanowi, że części powlekane elektrolitycznie powinny być wygrzewane do temperatury części od 200°C do 230°C w ciągu czterech godzin po cynkowaniu elektrolitycznym, najlepiej w ciągu jednej godziny, i przed chromianowaniem. Maksymalna temperatura powinna być określona z uwzględnieniem materiału powłoki i rodzaju materiału bazowego.

Wraz ze wzrostem grubości powłoki usuwanie wodoru staje się trudniejsze. Jednak wprowadzenie pośredniego procesu wygrzewania, gdy powłoka ma tylko 2–5 µm grubości, może zmniejszyć ryzyko kruchości wodorowej.

ISO 4042 nie podaje dokładnych warunków wygrzewania. Osiem godzin uznaje się za typowy przykład czasu wygrzewania. Jednak czasy wygrzewania od 2 do 24 godzin w temperaturze od 200°C do 230°C mogą być odpowiednie, w zależności od typu, rozmiaru, geometrii i właściwości mechanicznych części, a także zastosowanych procesów czyszczenia i cynkowania elektrolitycznego.

W przypadku komponentów krytycznych zaleca się eksperymentalne określenie temperatury i czasu. Temperatura ponownego podgrzewania nigdy nie może przekraczać temperatury odpuszczania. Czas ponownego podgrzewania rozpoczyna się, gdy produkty osiągną minimalną temperaturę.

Pomimo zachowania wszelkiej staranności podczas procesu obecne techniki cynkowania elektrolitycznego mogą jedynie zmniejszyć ryzyko kruchości wodorowej. Nie mogą go całkowicie wyeliminować. W przypadku zastosowań krytycznych, w których ryzyko to jest niedopuszczalne, należy wybrać inną metodę powlekania, na przykład powłoki cynkowo-lamelowe.

System kodowania do zamawiania cynkowania elektrolitycznego

Zgodnie z ISO 4042:1999 powłoki elektrolityczne na mechanicznych elementach złącznych są oznaczane kodem składającym się z dwóch wielkich liter i jednej cyfry. Nowy system kodowania, ISO 4042, jest przygotowywany do kolejnego wydania.

Obecny kod ma następującą strukturę:

  • Jedna wielka litera oznaczająca metal powłoki; patrz tabela 1.
  • Jedna cyfra oznaczająca minimalną grubość warstwy; patrz tabela 2.
  • Jedna wielka litera oznaczająca stopień połysku i obróbkę końcową; patrz tabela 3.

Wszystkie tabele opierają się na ISO 4042:1999.

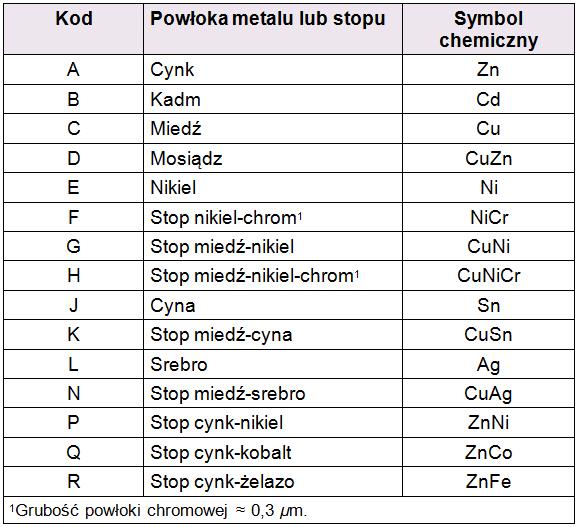

Tabela 1: Metal lub stop powłoki

Litera kodu Metal lub stop powłoki Symbol chemiczny
ACynkZn
BKadmCd
CMiedźCu
DMosiądzCuZn
ENikielNi
FNikiel-chrom1NiCr
GMiedź-nikielCuNi
HMiedź-nikiel-chrom1CuNiCr
JCynaSn
KMiedź-cynaCuSn
LSrebroAg
NMiedź-srebroCuAg
PCynk-nikielZnNi
QCynk-kobaltZnCo
RCynk-żelazoZnFe

1 Grubość warstwy chromu ≈ 0,3 µm.

Tabela 2: Minimalna grubość warstwy

Numer kodu 1 metal powłoki, minimalna grubość warstwy w µm 2 metale powłoki, minimalna grubość warstwy w µm
01--
13-
252+3
383+5
4124+8
5155+10
6208+12
722510+15
823212+20
9104+6

1 Numer kodu 0 = brak wymogu dotyczącego grubości powłoki.
2 Nie dotyczy elementów gwintowanych.

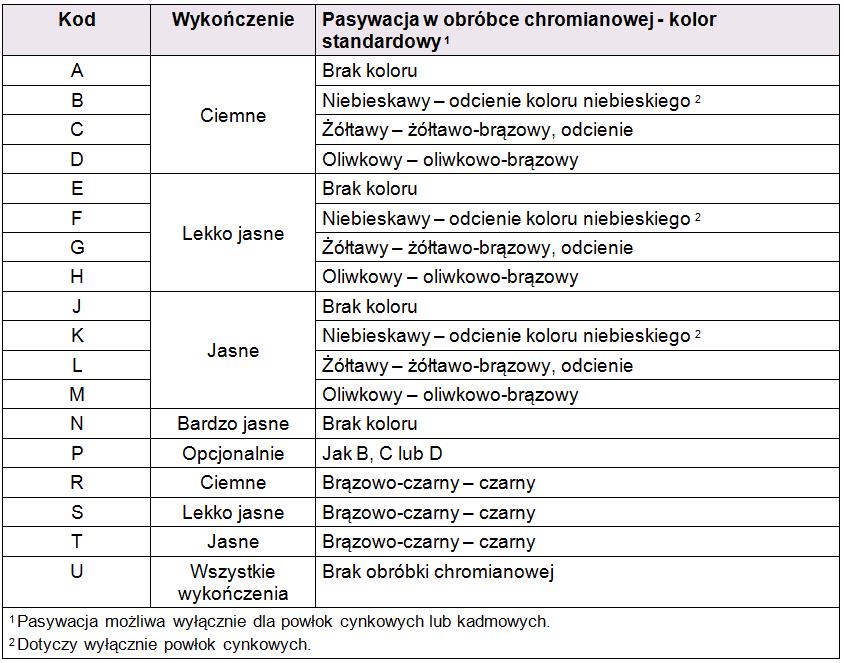

Tabela 3: Stopień połysku i obróbka końcowa

Litera kodu Wykończenie Pasywacja przez obróbkę chromianową, typowy kolor1
AMatoweBez koloru
BMatoweNiebieskawe do niebieskiego opalizującego2
CMatoweŻółtawo błyszczące do żółto-brązowego, opalizujące
DMatoweMatowa oliwka do oliwkowo-brązowego
EPółbłyszcząceBez koloru
FPółbłyszcząceNiebieskawe do niebieskiego opalizującego2
GPółbłyszcząceŻółtawo błyszczące do żółto-brązowego, opalizujące
HPółbłyszcząceMatowa oliwka do oliwkowo-brązowego
JBłyszcząceBez koloru
KBłyszcząceNiebieskawe do niebieskiego opalizującego2
LBłyszcząceŻółtawo błyszczące do żółto-brązowego, opalizujące
MBłyszcząceMatowa oliwka do oliwkowo-brązowego
NWysoki połyskBez koloru
POpcjonalneJak B, C lub D
RMatoweBrązowo-czarne do czarnego
SPółbłyszcząceBrązowo-czarne do czarnego
TBłyszcząceBrązowo-czarne do czarnego
UWszystkie wykończeniaBez obróbki chromianowej

1 Obróbki pasywacyjne są możliwe wyłącznie w przypadku powłok cynkowych lub kadmowych.
2 Dotyczy wyłącznie powłok cynkowych.

Przykład kodowania: A3L

  • A oznacza cynkowanie; patrz tabela 1.
  • 3 oznacza grubość warstwy co najmniej 8 mikronów; patrz tabela 2.
  • L odnosi się do błyszczącej żółtej pasywacji; patrz tabela 3.

Przykład oznaczenia: śruba sześciokątna DIN 931 – M16 x 60 – 8.8 – A3L.

Jeśli nie uzgodniono grubości powłoki, dostarczana jest grubość powłoki dostępna handlowo.

Ograniczenia grubości warstwy

Stopień ochrony przed korozją jest na ogół proporcjonalny do grubości nałożonej warstwy. Jednak w przypadku powłok elektrolitycznych na elementach złącznych grubość nie jest rozłożona równomiernie; zależy między innymi od relacji między długością a średnicą l/d. Dla ochrony wyrobu decydujące znaczenie ma minimalna lokalna grubość warstwy. Aby zapobiec zatarciu nakrętki lub śruby podczas montażu, maksymalna nominalna grubość warstwy nie powinna przekraczać jednej czwartej luzu, jak pokazano na poniższym rysunku.

Schemat pokazujący grubość warstwy powłoki na gwincie zewnętrznym i jej wpływ na średnicę podziałową

W trójkącie prostokątnym ABC odcinek AB oznacza grubość warstwy. Zwiększenie średnicy podziałowej spowodowane warstwą powłoki przedstawia poniższe wyrażenie:

Wzór pokazujący zwiększenie średnicy podziałowej spowodowane grubością powłoki

Tabela 4 pokazuje maksymalne dopuszczalne grubości warstw dla elementów złącznych z gwintem zewnętrznym o położeniu tolerancji g przed powlekaniem, w zależności od skoku gwintu i długości nominalnej.

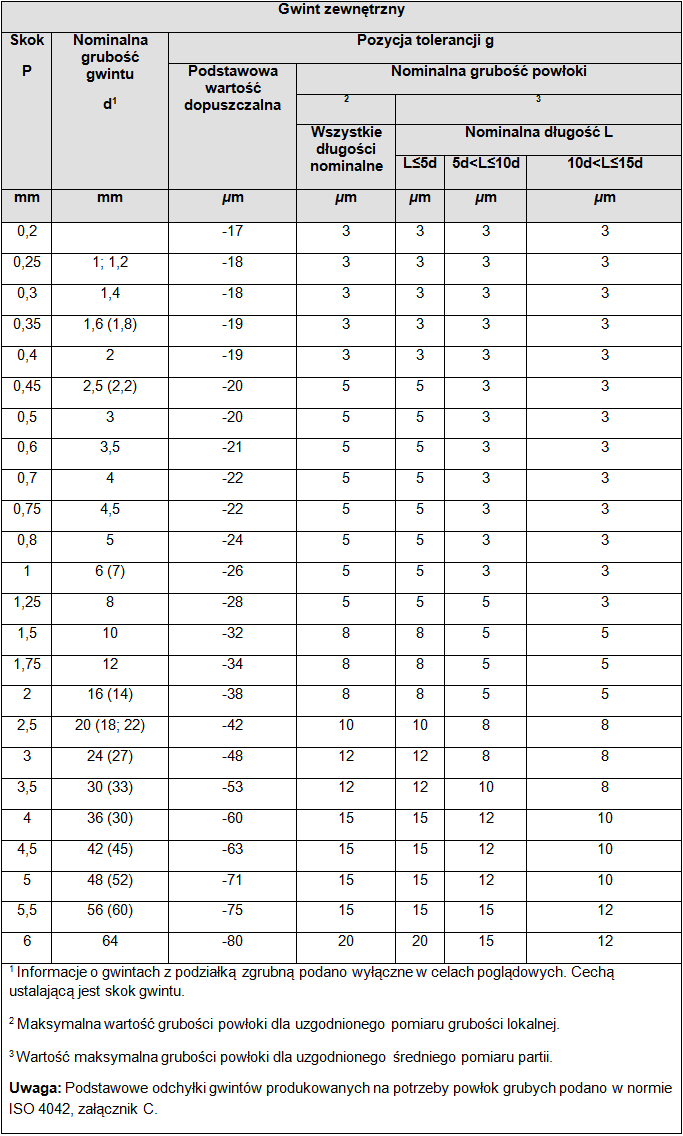

Tabela 4: Maksymalna dopuszczalna grubość warstwy dla gwintów zewnętrznych

Skok P
mm
Nominalna średnica gwintu d1
mm
Odchyłka podstawowa
µm
Wszystkie długości nominalne2
µm
L≤5d3
µm
5d3
µm
10d3
µm
0.2--173333
0.251; 1.2-183333
0.31.4-183333
0.351.6 (1.8)-193333
0.42-193333
0.452.5 (2.2)-205533
0.53-205533
0.63.5-215533
0.74-225533
0.754.5-225533
0.85-245533
16 (7)-265533
1.258-285553
1.510-328855
1.7512-348855
216 (14)-388855
2.520 (18; 22)-42101088
324 (27)-48121288
3.530 (33)-531212108
436 (30)-6015151210
4.542 (45)-6315151210
548 (52)-7115151210
5.556 (60)-7515151512
664-8020201512

1 Informacje dotyczące gwintów o skoku zwykłym podano wyłącznie dla wygody. Cechą decydującą jest skok gwintu.
2 Maksymalna wartość grubości powłoki, jeśli uzgodniono lokalny pomiar grubości.
3 Maksymalna wartość grubości powłoki, jeśli uzgodniono pomiar średniej grubości partii.
Uwaga: dodatkowe odchyłki podstawowe dla gwintów, które mogą być specjalnie wykonane w celu zastosowania grubych powłok, podano w ISO 4042, załącznik C.

Miejsce pomiaru grubości warstwy

Minimalna lokalna grubość warstwy na elementach złącznych jest mierzona w punktach pokazanych na poniższym rysunku.

Schemat pokazujący miejsca pomiaru lokalnej grubości powłoki na śrubach, wkrętach i nakrętkach

Średnia grubość warstwy partii musi być określona metodą opisaną w ISO 4042, załącznik D. O ile nie uzgodniono inaczej, należy mierzyć lokalną grubość warstwy.

Najczęściej zadawane pytania

Jaka jest różnica między cynkowaniem elektrolitycznym a cynkowaniem ogniowym?

Cynkowanie elektrolityczne nakłada cienką, równomierną warstwę, zwykle 3–20 µm, w kąpieli elektrolitycznej. Zapewnia to gładkie wykończenie odpowiednie dla gwintowanych elementów złącznych. Cynkowanie ogniowe polega na zanurzeniu części w stopionym cynku, tworząc grubszą powłokę, zwykle 45–100 µm, o lepszej trwałości na zewnątrz, ale o bardziej chropowatej powierzchni, która może wpływać na dopasowanie gwintu. Cynkowanie elektrolityczne jest preferowane w przypadku precyzyjnych elementów złącznych; cynkowanie ogniowe lepiej nadaje się do ciężkich zastosowań konstrukcyjnych.

Czy cynkowanie elektrolityczne jest zgodne z RoHS i REACH?

Tak, gdy jest połączone z pasywacją chromem trójwartościowym Cr(III). Tradycyjne pasywacje żółte i zielone zawierają chrom sześciowartościowy Cr(VI), który jest ograniczony przez przepisy RoHS, REACH i ELV. Grubowarstwowa pasywacja Cr(III) zapewnia taką samą lub lepszą ochronę przed korozją bez Cr(VI).

Co powoduje kruchość wodorową w cynkowanych elementach złącznych?

Podczas cynkowania elektrolitycznego woda w kąpieli elektrolitycznej częściowo elektrolizuje do jonów wodoru, które mogą dyfundować do stali i tworzyć cząsteczki wodoru. Zwiększa to naprężenia wewnętrzne i może powodować opóźnione kruche pękanie pod obciążeniem rozciągającym. Elementy złączne o wytrzymałości na rozciąganie ≥ 1 000 MPa lub twardości ≥ HV320 są najbardziej narażone i zgodnie z ISO 4042 muszą być wygrzewane w temperaturze 200–230°C w ciągu 4 godzin po powlekaniu.

Jak wybrać odpowiedni typ pasywacji do mojego zastosowania?

Weź pod uwagę trzy czynniki:

  • Środowisko: zastosowania wewnętrzne mogą wykorzystywać pasywację białą/niebieską; zastosowania zewnętrzne wymagają grubowarstwowej pasywacji Cr(III) lub lepszej ochrony.
  • Przepisy: jeśli wymagana jest zgodność z RoHS lub REACH, należy stosować wyłącznie Cr(III).
  • Odporność na korozję: sprawdź liczbę godzin NSS w powyższej tabeli porównawczej. W przypadku krytycznych zastosowań zewnętrznych rozważ powłoki cynkowo-lamelowe.

Co oznaczają kody powłok ISO 4042?

Kod składa się z dwóch liter i cyfry: pierwsza litera identyfikuje metal powłoki, na przykład A = cynk; cyfra oznacza minimalną grubość warstwy; a druga litera określa połysk i typ pasywacji. Na przykład A3L oznacza cynkowanie o grubości co najmniej 5 µm i błyszczącym wykończeniu z pasywacją Cr(III). Wszystkie opcje znajdują się w tabelach kodów na tej stronie.
