Bucha de pancada Aço Zincado

Especificações

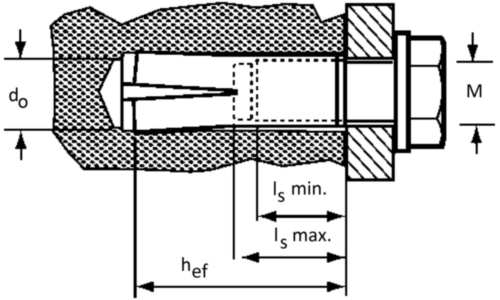

Observações	d_o= Diâmetro nominal do furo. t = Profundidade de furo recomendado. L (h_ef)= Profundidade efetiva da ancoragem. l_smin. = Profundidade do parafuso l_smax. = Profundidade do parafuso max. kN = Carga em kN em combinação com parafusos 8.8 & A4-70. T_inst= Aperto Nm. O cone deve ser instalado com uma ferramenta de instalação tipo EAW H (fim estreito) no corpo da ancoragem (grupo de artigo 63322). Somente parte da aprovação para tetos suspensos leves. Para mais dadoa técnicos a aporvação é disponivel sob pedido.
Material (comprimento)	Aço
Tratamento sup.	Zincado
Rosca	Métrica
Tipo no.	EA II

Produtos (7)

Especificações Referência Marca Stock Preço por Preço Preço liquido Quantidade Adicionar

EA II M6 (EV)

Diâmetro (d-D)	M6
Comprimento (L)	30
Tinst	4
hef	30
t	32
d_o	8
l_s (max.)	13
k_N	4
l_s min.	6

Fischer

-

-

-

-

EA II M8 (EV)

Diâmetro (d-D)	M8
Comprimento (L)	30
Tinst	8
hef	30
t	33
d_o	10
l_s (max.)	13
k_N	4
l_s min.	8

Fischer

-

-

-

-

EA II M10 (EV)

Diâmetro (d-D)	M10
Comprimento (L)	40
Tinst	15
hef	40
t	43
d_o	12
l_s (max.)	17
k_N	6.1
l_s min.	10

Fischer

-

-

-

-

EA II M12 (EV)

Diâmetro (d-D)	M12
Comprimento (L)	50
Tinst	35
hef	50
t	54
d_o	15
l_s (max.)	22
k_N	8.5
l_s min.	12

Fischer

-

-

-

-

EA II M12 D (EV)

Fischer

-

-

-

-

EA II M16 (EV)

Diâmetro (d-D)	M16
Comprimento (L)	65
Tinst	60
hef	65
t	70
d_o	20
l_s (max.)	28
k_N	12.6
l_s min.	16

Fischer

-

-

-

-

EA II M20 (EV)

Diâmetro (d-D)	M20
Comprimento (L)	80
Tinst	120
hef	80
t	85
d_o	25
l_s (max.)	34
k_N	17.2
l_s min.	20

Fischer

-

-

-

-

Mais

Stock

Preço liquido

EA II M6 (EV)

Diâmetro (d-D)	M6
Comprimento (L)	30
Tinst	4
hef	30
t	32
d_o	8
l_s (max.)	13
k_N	4
l_s min.	6

-

-

EA II M8 (EV)

Diâmetro (d-D)	M8
Comprimento (L)	30
Tinst	8
hef	30
t	33
d_o	10
l_s (max.)	13
k_N	4
l_s min.	8

-

-

EA II M10 (EV)

Diâmetro (d-D)	M10
Comprimento (L)	40
Tinst	15
hef	40
t	43
d_o	12
l_s (max.)	17
k_N	6.1
l_s min.	10

-

-

EA II M12 (EV)

Diâmetro (d-D)	M12
Comprimento (L)	50
Tinst	35
hef	50
t	54
d_o	15
l_s (max.)	22
k_N	8.5
l_s min.	12

-

-

EA II M12 D (EV)

-

-

EA II M16 (EV)

Diâmetro (d-D)	M16
Comprimento (L)	65
Tinst	60
hef	65
t	70
d_o	20
l_s (max.)	28
k_N	12.6
l_s min.	16

-

-

EA II M20 (EV)

Diâmetro (d-D)	M20
Comprimento (L)	80
Tinst	120
hef	80
t	85
d_o	25
l_s (max.)	34
k_N	17.2
l_s min.	20

-

-
